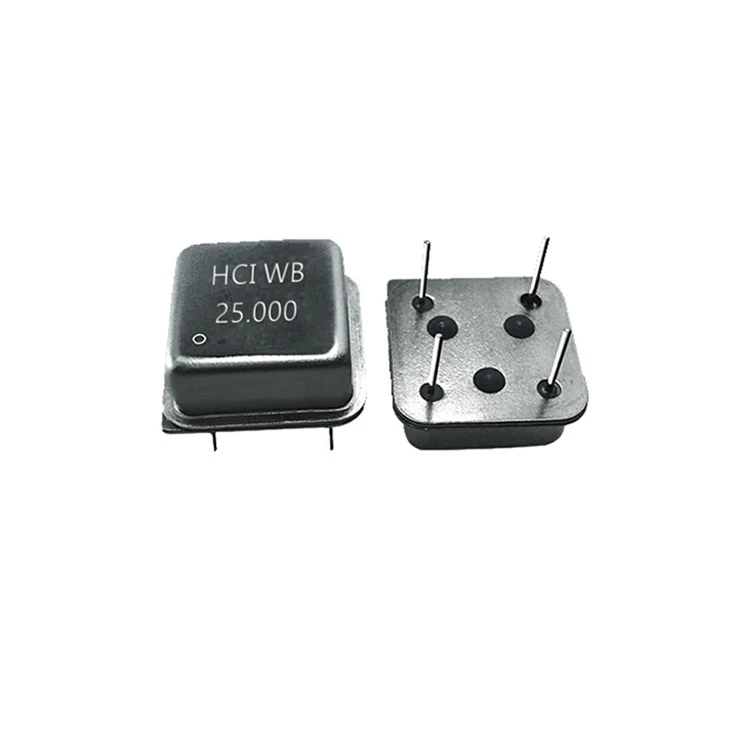

DIP-8 يېرىم چوڭلۇقتىكى Oscillator 1008

PARAMETER

SUPPLY VOLTAGE

REMARKS

2.5V

3.3V

5.0V

چاستوتا دائىرىسى

0.137 ~ 133MHz

0.137 ~ 166MHz

0.137 ~ 133MHz

32.768kHz

چاستوتا مۇقىملىقى

P 20ppm / ± 25ppm / ± 50ppm

تۆۋەندىكى ئىزاھاتقا قاراڭ

مەشغۇلات تېمپېراتۇرىسى دائىرىسى

–10 دىن +60 ئۇنۋان / –20 دىن +70 ئۇنۋان / –40 دىن {{5}

تاللانما +125 ئۇنۋانغىچە

بىرىنچى ياش

± 3.0ppm

@ +25 ئۇنۋان

توك بىلەن تەمىنلەش

3 ~ 15mA

5 ~ 15mA

10 ~ 30mA

1 ~ 30 ~ 75MHz @ 15pF

25mA

30mA

45mA

75 ~ 133MHz @ 15pF دىن چوڭ ياكى تەڭ

40mA

50mA

133MHz @ 15pF دىن چوڭ ياكى تەڭ

چىقىرىش دولقۇنى ۋە يۈك

HCMOS 15pF

30pF ئىختىيارى

چىقىرىش بېسىمى دەرىجىسى HIGH

2.25V

2.97V

4.5V

ئەڭ تۆۋەن

چىقىرىش بېسىمى تۆۋەن

0.25V

0.33V

0.4V

ئەڭ چوڭ

ئۆرلەش ۋە چۈشۈش ۋاقتى

6ns

6ns

10ns

1 ~ 100MHz @ 10 ~ 90% VCC

3ns

3ns

6ns

VCC نىڭ 100MHz @ 10 ~ 90% دىن چوڭ ياكى تەڭ

سىممېترىك (ۋەزىپە دەۋرى)

45 ~ 55% ياكى 40 ~ 60%

@ 50% Vcc

Phase jitter RMS

<1ps

12kHz Fj دىن تۆۋەن ياكى تەڭ ، 20MHz دىن تۆۋەن ياكى تەڭ

ئەسكەرتىش:مۇقىملىق supply+25 گىرادۇسلۇق يۇقىرى تېمپېراتۇرا پەرقى ، تېمپېراتۇرا دائىرىسىدىن ئېشىپ كەتكەن ، تەمىنلەش بېسىمى سەۋەبىدىن
